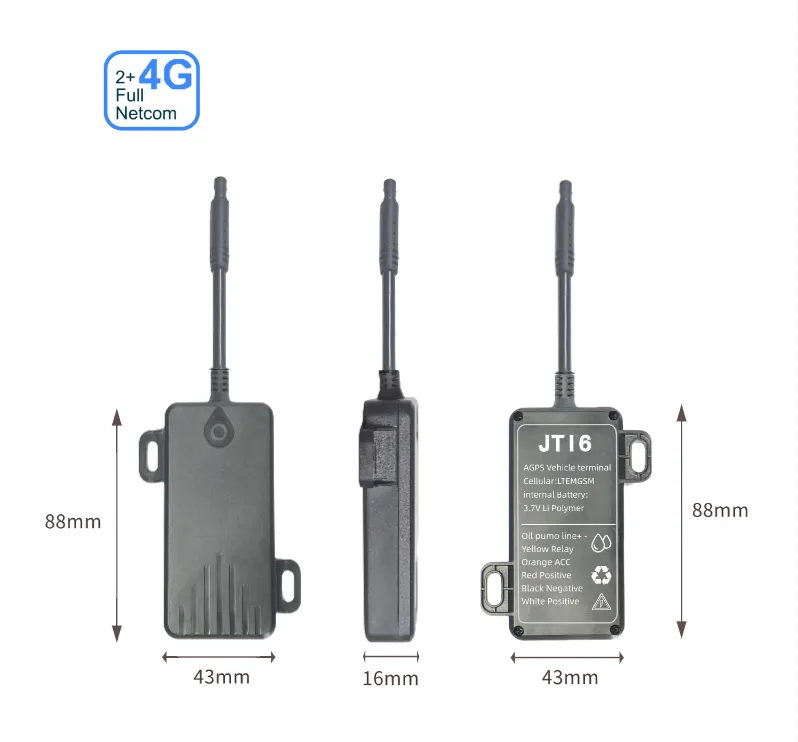

Rastreador GNSS RTK com Fio para Máquinas e Veículos com Monitoramento de Combustível
Terminal de rastreamento com fio para veículos e máquinas de construção. A configuração GNSS RTK permite obter posicionamento de alta precisão quando o receptor recebe correções compatíveis e opera em condições adequadas. Com um sensor de combustível integrado, a plataforma também pode acompanhar as variações do nível do tanque e registrar eventos de abastecimento ou queda anormal.
- Alimentação pela instalação elétrica do veículo ou da máquina.
- Posicionamento GNSS RTK para projetos que exigem maior precisão.
- Recepção de correções RTK por serviço compatível, conforme a arquitetura contratada.
- Monitoramento de localização, trajetos, paradas e horários de operação.
- Integração com sensor de nível de combustível compatível.
- Visualização de abastecimentos e quedas anormais do nível do tanque.
- Identificação do estado de ignição ou operação por entrada compatível, se incluída no hardware.
- Plataforma web, aplicativo e integração de dados conforme o projeto OEM/ODM.
Preço de referênciaUSD 85.00
O preço final depende da configuração, quantidade, impostos e frete.
Amostras e configuração
Disponibilidade, quantidade e prazo dependem do modelo. Confirme o piloto antes da produção.
VISÃO GERAL
Visão geral
Rastreador GNSS RTK com Fio para Máquinas e Veículos
Em obras, mineração e operações com frotas, a posição de uma máquina e o uso de combustível são dados importantes para a gestão diária. Este terminal reúne rastreamento veicular e uma arquitetura preparada para projetos GNSS RTK e integração de sensores de combustível.
Posicionamento RTK em áreas de operação
O RTK utiliza dados GNSS e correções de uma base ou serviço para melhorar a posição calculada pelo receptor. Para avaliar a precisão real, é necessário observar o estado da solução, a qualidade das correções e as condições de instalação da antena. A precisão centimétrica deve ser anunciada somente para a configuração e as condições em que tenha sido validada.
Dados de combustível por sensor externo
O receptor GNSS não mede diretamente os litros existentes no tanque. Para acompanhar o nível de combustível, o projeto inclui um sensor compatível e uma interface de leitura no terminal. Após calibrar o tanque, a plataforma pode apresentar tendências de nível, abastecimentos e quedas anormais. A precisão dos litros e do consumo calculado depende do sensor e da calibração.
Alimentação e gestão da frota
Por ser instalado com ligação elétrica, o terminal pode operar durante o uso regular do equipamento, respeitando as especificações de alimentação do modelo. Gestores autorizados podem consultar trajetos, paradas, áreas de operação e dados recebidos do sensor em uma plataforma central.
Projeto adaptado à máquina
A Shenzhen Jinshengchang Technology Co., Ltd. pode avaliar a combinação de receptor RTK, antena, comunicação, sensor, firmware e plataforma conforme o veículo ou a máquina. Para preparar a configuração, informe o país, o tipo de equipamento, a tensão de alimentação, o tanque, a precisão requerida e a fonte prevista de correções RTK.
Versão em Português：Recomende Outros Produtos GPS de Alta Qualidade
2、Rastreador GPS Magnético de Ativos com Autonomia de 5 Anos
3、Crachá eletrônico com rastreador
ESPECIFICAÇÕES
Especificações
As configurações são de referência. As especificações finais constam na ficha aprovada.
| Tipo de produto | Terminal GNSS RTK com fio para veículos e máquinas. |
|---|---|
| Alimentação | Fonte elétrica do veículo ou equipamento; tensão admissível a confirmar na ficha técnica. |
| Posicionamento | GNSS com função RTK na versão correspondente. |
| Precisão | Dependente do estado da solução RTK, das correções, da antena, da visibilidade dos satélites e da instalação; confirmar valor por teste da versão fornecida. |
| Correções RTK | Base própria ou serviço de correção compatível, conforme o projeto. |
| Formato de correções | Confirmar suporte a RTCM e ao método de entrega da versão fornecida. |
| Comunicação com a plataforma | Tecnologia celular e bandas a confirmar para o país de implantação. |
| Antena GNSS | Tipo, conector e posição de instalação a confirmar para o modelo fornecido. |
| Monitoramento de combustível | Requer sensor externo compatível e calibração do tanque. |
| Tipo de sensor de combustível | Capacitivo, ultrassônico ou outro modelo, conforme compatibilidade da interface. |
| Interface do sensor | Confirmar entradas e protocolos disponíveis no terminal, como RS485, entrada analógica ou CAN, antes de anunciar suporte. |
| Dados operacionais | Localização, trajetos, paradas, estado do equipamento e dados do sensor conectado. |
| Alertas configuráveis | Cerca virtual, desconexão da alimentação e mudança anormal de combustível, conforme hardware e plataforma. |
| Plataforma | Acesso web e aplicativo, conforme a solução contratada. |
| Integração | API e servidor privado mediante avaliação técnica. |
| Dimensões, grau de proteção e temperatura de operação | Preencher conforme a ficha técnica do modelo RTK fornecido. |
LISTA DE IMPLANTAÇÃO
Lista de implantação
Defina o tipo de veículo ou máquina, a precisão necessária e os dados de combustível que o projeto precisa obter.
Confirme a tensão elétrica do equipamento e a faixa de entrada admitida pelo terminal.
Selecione uma versão RTK com modem, bandas celulares e interfaces compatíveis com o país e o sensor escolhido.
Defina a fonte de correções RTK: estação base própria ou serviço compatível com cobertura na área de operação.
Instale a antena GNSS em posição adequada à recepção de satélites e protegida contra danos durante o trabalho.

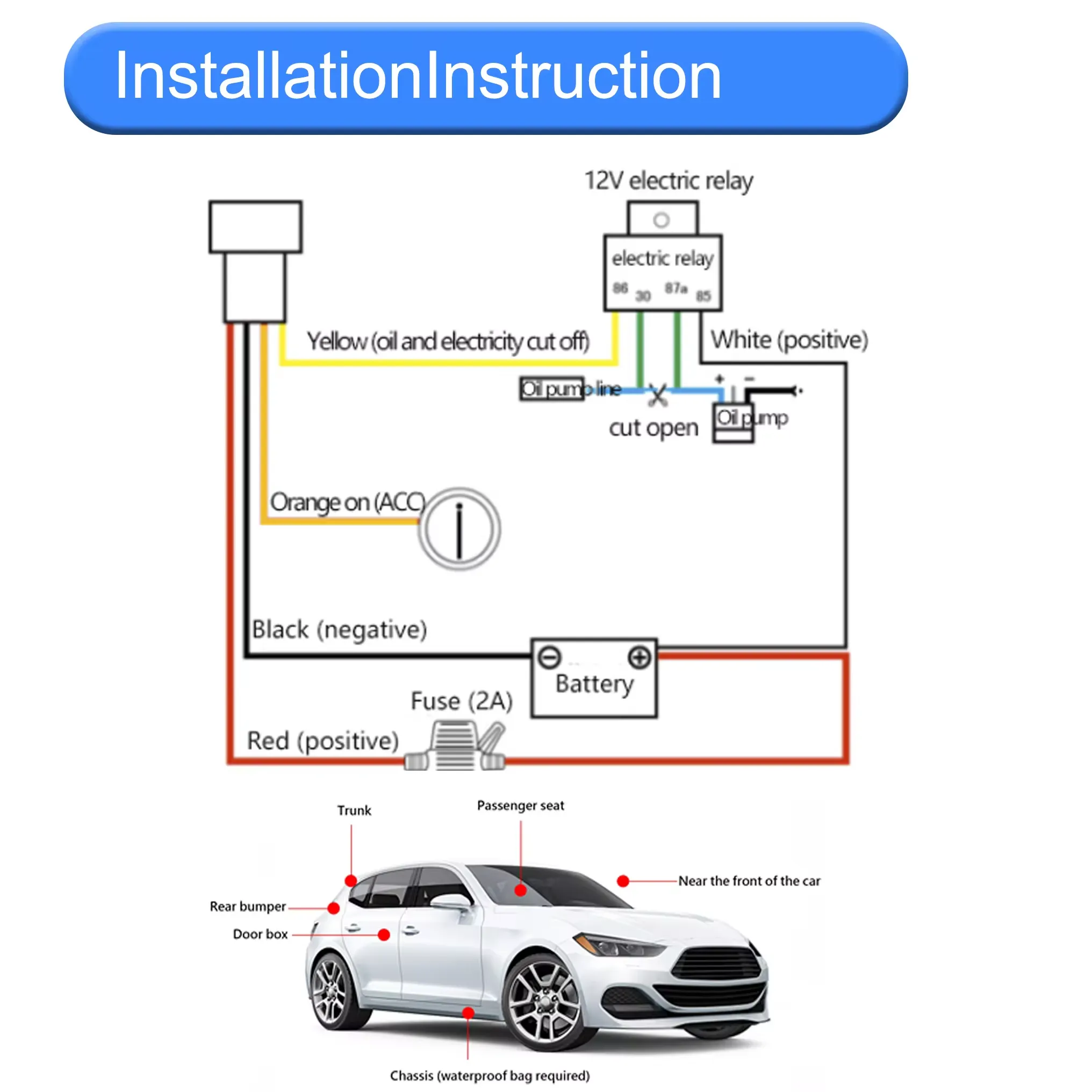

Fixe o terminal e conecte alimentação e entradas auxiliares de acordo com o diagrama elétrico da versão fornecida.
Instale o sensor de combustível compatível seguindo as instruções específicas do sensor e do tanque.
Calibre a leitura do tanque com medições reais; o nível bruto do sensor não deve ser tratado automaticamente como litros consumidos.
Configure dispositivo, servidor, correções RTK e identificação da máquina na plataforma.
Teste os estados GNSS sem correções, RTK Float e RTK Fixed, além da continuidade da comunicação.
Verifique em campo a localização, os eventos de abastecimento, as variações do tanque e os relatórios antes de ampliar a instalação.
- 01
Requisitos
Defina a aplicação, o país, a quantidade, o intervalo de envio e a autonomia de bateria desejada.
- 02
Projeto técnico
Acorde o dispositivo, a rede, o sistema de alimentação, o payload e as interfaces de plataforma.
- 03
Validação do protótipo
Teste dispositivos representativos, cobertura, consumo de energia e entrega de alarmes em campo.
- 04
Produção e implantação
Aprove a especificação e os resultados do piloto e, em seguida, planeje a produção, a instalação e o suporte.
APLICAÇÕES
Aplicações
PERSONALIZAÇÃO
OEM / ODM
Firmware e protocolos
Intervalos de envio, lógica de eventos, codificação do payload e configuração remota são definidos em um documento de interface versionado.
Integração com plataforma
Cadastro de dispositivos, mapas, histórico, alarmes e APIs para clientes são definidos em conjunto com as permissões de acesso e o tratamento de dados.
Marca e gabinetes
Logotipo, cor do gabinete, etiquetas, embalagem e interfaces white label podem ser avaliados para o produto selecionado e a quantidade do pedido.
FAQ
Perguntas frequentes
Podemos avaliar amostras primeiro?+
A disponibilidade, a quantidade e o prazo de entrega das amostras dependem do modelo selecionado. Confirme o escopo do piloto antes de fazer um pedido de produção.
Podemos usar nossa própria plataforma e marca?+
Logotipo, embalagem, firmware, payloads e integração de API podem ser avaliados dentro do escopo OEM / ODM acordado.
Como a autonomia da bateria e a cobertura são confirmadas?+
O intervalo de envio, a instalação, as condições de rádio e a temperatura influenciam os resultados. Confirme o perfil de operação e valide-o durante o piloto.
O que devemos fornecer para receber um orçamento?+
Informe o país, a quantidade de dispositivos, a aplicação, a rede, a meta de autonomia e os requisitos de plataforma. Inclua desenhos ou documentos de interface, se disponíveis.
PRODUTOS RELACIONADOS
Produtos relacionados

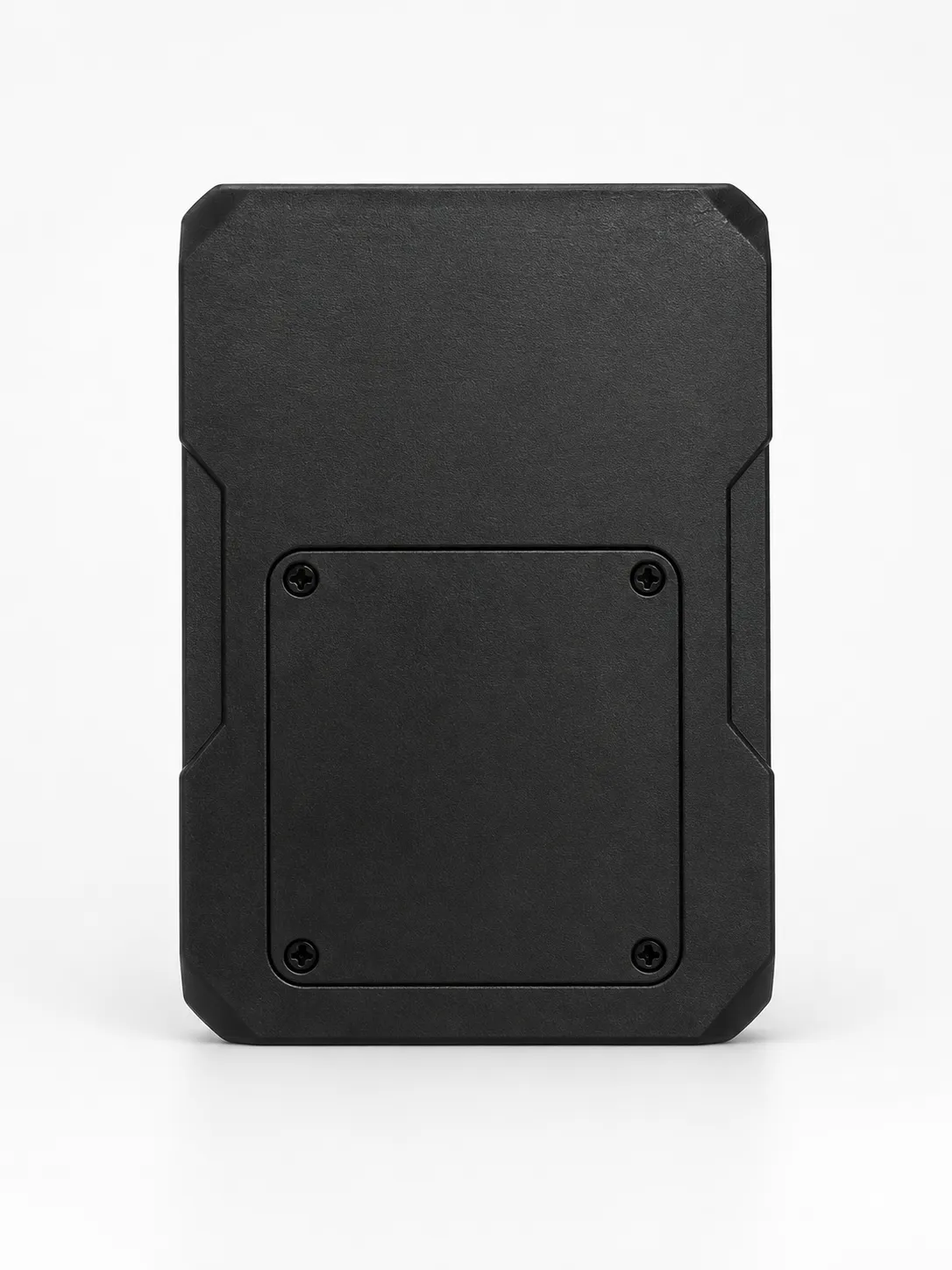

Rastreador GPS Magnético para Ativos com Até 5 Anos em Espera
