SG50

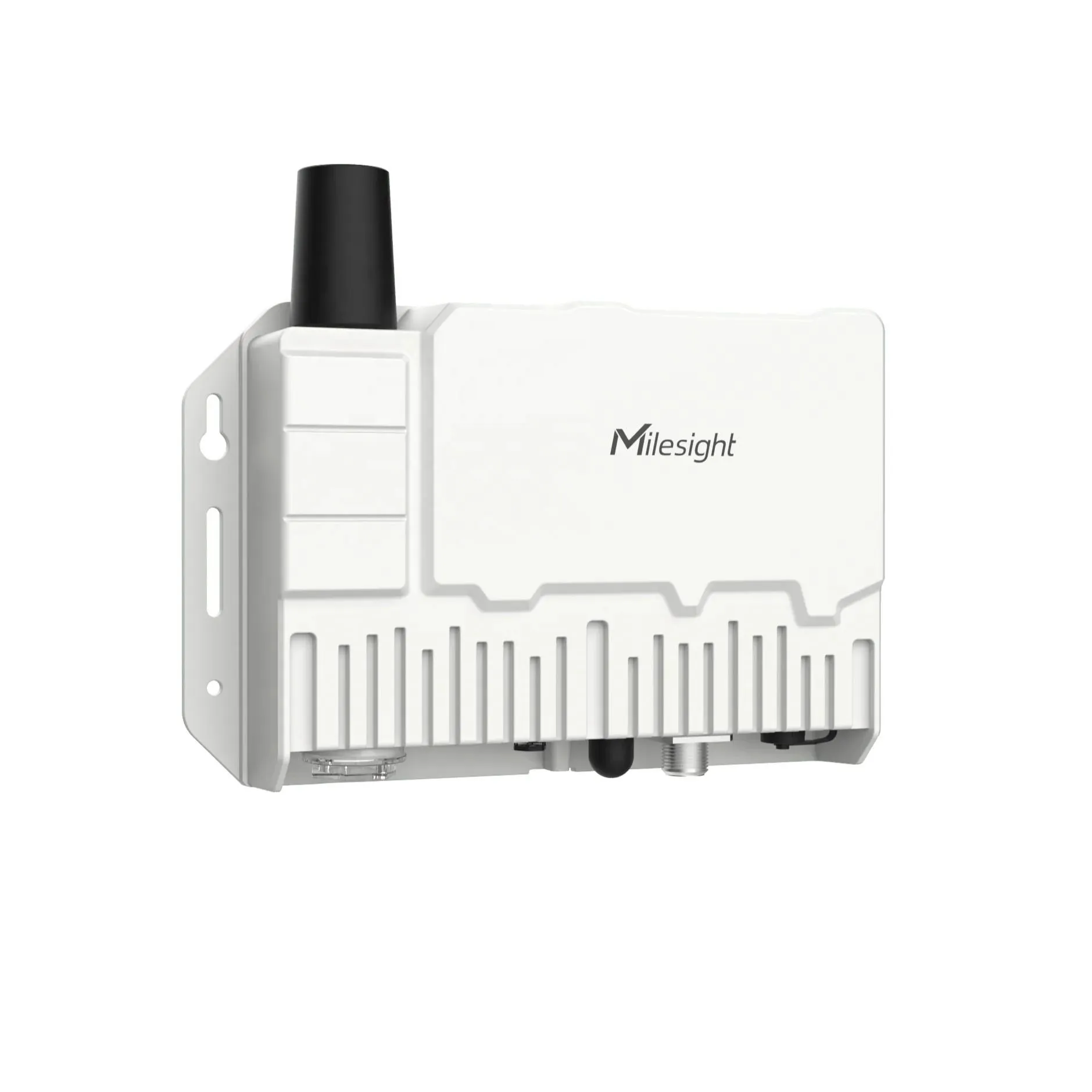

Gateway Solar LoRaWAN Milesight SG50 com 4G para Fazendas e Áreas Remotas
O Milesight SG50 é um gateway LoRaWAN de 8 canais projetado para locais externos com acesso limitado à eletricidade. Pode receber mensagens de dispositivos LoRaWAN, utilizar comunicação celular para encaminhá-las ao servidor de rede e operar com painel solar e bateria interna. É indicado para projetos de pecuária, sensores ambientais e monitoramento remoto.
- Oito canais LoRaWAN para receber dados de dispositivos em campo.
- Painel solar e bateria integrada para locais sem alimentação elétrica contínua.
- Comunicação celular 4G para o retorno dos dados à rede.

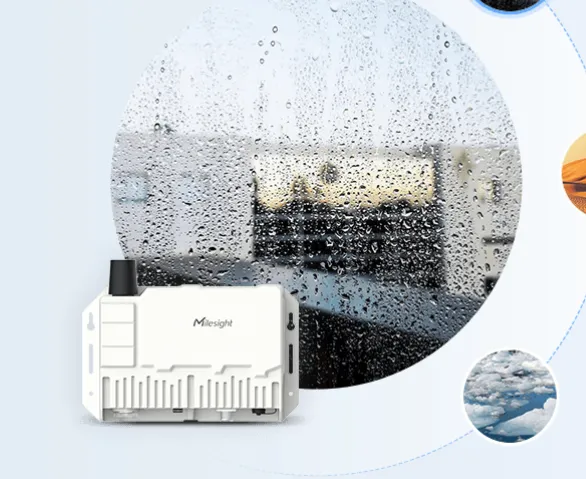

- Estrutura IP67 para instalação externa.
- Compatibilidade com servidores de rede LoRaWAN e encaminhamento de pacotes.
- Configuração local por Wi-Fi, sem depender de uma ligação Wi-Fi permanente.
- Instalação em poste ou parede conforme o projeto.
- Aplicação em fazendas, áreas de pastagem e instalações IoT remotas.
Preço de referênciaUSD 1020.00
O preço final depende da configuração, quantidade, impostos e frete.
Amostras e configuração
Disponibilidade, quantidade e prazo dependem do modelo. Confirme o piloto antes da produção.
VISÃO GERAL
Visão geral
Gateway Solar LoRaWAN Milesight SG50
Uma rede LoRaWAN em uma fazenda precisa de um ponto de recepção para os dispositivos distribuídos pelo terreno. O SG50 foi desenvolvido para cumprir essa função em áreas externas onde levar energia elétrica e internet fixa até o local de instalação pode ser difícil.
Rede LoRaWAN com retorno 4G
O gateway recebe as mensagens dos dispositivos LoRaWAN e as encaminha ao servidor de rede por comunicação celular. Assim, coleiras, brincos eletrônicos e sensores compatíveis podem transmitir dados para a plataforma do projeto, desde que estejam dentro da cobertura planejada.

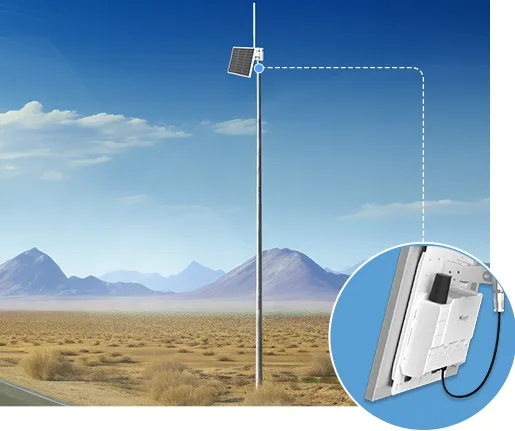

Energia solar para instalação remota
O painel solar alimenta o sistema e recarrega a bateria integrada conforme as condições de instalação. A autonomia durante períodos sem sol depende da insolação anterior, da temperatura e da carga de trabalho. Para operações durante todo o ano, é necessário avaliar o local e testar o consumo real.
Dimensionamento para a fazenda
A distância de comunicação varia com a altura da antena, o relevo, a vegetação e as condições de rádio. Antes de implantar centenas de dispositivos, recomendamos instalar o SG50 e testar a recepção nas bordas da propriedade, nos vales e nas áreas de pastagem mais distantes.
Integração e fornecimento
A Shenzhen Jinshengchang Technology Co., Ltd. pode fornecer o SG50 como parte de um projeto com dispositivos LoRaWAN, planejamento de cobertura e integração com plataforma. Informe o país, a área da fazenda, o número de terminais e o intervalo de transmissão pretendido para selecionar a configuração adequada.
Versão em Português：Recomende Outros Produtos GPS de Alta Qualidade
ESPECIFICAÇÕES
Especificações
As configurações são de referência. As especificações finais constam na ficha aprovada.
| Marca e modelo | Milesight SG50. |
|---|---|
| Tipo | Gateway solar LoRaWAN para instalação externa. |
| Canais LoRaWAN | 8 canais, half-duplex. |
| Bandas disponíveis | CN470, IN865, EU868, RU864, US915, AU915, KR920 e AS923-1/2/3/4; selecionar a versão correta para o país. |
| Sensibilidade de recepção | Até −140 dBm a 292 bps, conforme condição especificada pelo fabricante. |
| Potência máxima de transmissão | 27 dBm; sujeita à versão e aos limites locais. |
| Retorno de dados | 4G LTE Cat 1; bandas celulares dependem da variante regional. |
| Cartão SIM | Nano SIM. |
| Painel solar | 30 W padrão; opção de 45 W conforme a configuração comercial. |
| Bateria interna | 3,6 V, 25.000 mAh. |
| Alimentação externa | 12–24 V CC pela conexão M12 ou 5 V/2 A pela porta USB-C, conforme o modo de uso previsto. |
| Consumo típico | 0,8 W, conforme as condições de teste do fabricante. |
| Operação sem sol | Até 4 dias no cenário de referência do fabricante, com 100 nós e intervalo de reporte de 10 minutos. |
| Proteção da estrutura | IP67. |
| Encaminhamento de pacotes | Compatível com Semtech UDP, Basic Station e integrações indicadas pelo fabricante. |
| Servidor de rede integrado | Suporte a até 100 dispositivos, conforme a função e a configuração do fabricante. |
| Capacidade de encaminhamento | Aproximadamente 2.000 dispositivos, dependendo do tráfego de uplink e downlink; não equivale ao limite do servidor integrado. |
| Wi-Fi | Ponto de acesso para configuração local. |
| Instalação | Montagem em poste ou parede. |
| Os valores acima são da página técnica oficial do SG50. “Até 4 dias sem sol” e “2.000 dispositivos” são condições ou capacidades de referência, não garantias para qualquer fazenda | a autonomia e o número de nós dependem do tráfego, da cobertura, do painel e da implantação. |
LISTA DE IMPLANTAÇÃO
Lista de implantação
Confirme o país de instalação e selecione a variante de frequência LoRaWAN e celular correspondente.
Defina a quantidade de dispositivos, os intervalos de envio e a área que precisa de cobertura.
Escolha entre o servidor de rede integrado e um servidor LoRaWAN externo conforme a escala do projeto.
Planeje um local elevado para o gateway, considerando relevo, vegetação e possíveis obstáculos.
Verifique a exposição solar do painel durante o ano, inclusive nos meses de menor insolação.
Instale o suporte, o painel e o gateway conforme o guia do fabricante; fixe os cabos e conectores externos.
Instale o Nano SIM e confirme o plano de dados e a cobertura 4G no ponto escolhido.
Conecte as antenas apropriadas antes da operação e configure a banda e o plano de canais.
Acesse o Wi-Fi de configuração do gateway e ajuste a conexão celular e o servidor de rede.
Cadastre os dispositivos LoRaWAN e verifique a recepção de mensagens nos locais mais distantes.
Monitore sinal, tráfego, carga da bateria e estabilidade do retorno 4G durante um projeto piloto.
Ajuste a posição ou acrescente gateways se houver áreas sem cobertura.
- 01
Requisitos
Defina a aplicação, o país, a quantidade, o intervalo de envio e a autonomia de bateria desejada.
- 02
Projeto técnico
Acorde o dispositivo, a rede, o sistema de alimentação, o payload e as interfaces de plataforma.
- 03
Validação do protótipo
Teste dispositivos representativos, cobertura, consumo de energia e entrega de alarmes em campo.
- 04
Produção e implantação
Aprove a especificação e os resultados do piloto e, em seguida, planeje a produção, a instalação e o suporte.
APLICAÇÕES
Aplicações
PERSONALIZAÇÃO
OEM / ODM
Firmware e protocolos
Intervalos de envio, lógica de eventos, codificação do payload e configuração remota são definidos em um documento de interface versionado.
Integração com plataforma
Cadastro de dispositivos, mapas, histórico, alarmes e APIs para clientes são definidos em conjunto com as permissões de acesso e o tratamento de dados.
Marca e gabinetes
Logotipo, cor do gabinete, etiquetas, embalagem e interfaces white label podem ser avaliados para o produto selecionado e a quantidade do pedido.
FAQ
Perguntas frequentes
Podemos avaliar amostras primeiro?+
A disponibilidade, a quantidade e o prazo de entrega das amostras dependem do modelo selecionado. Confirme o escopo do piloto antes de fazer um pedido de produção.
Podemos usar nossa própria plataforma e marca?+
Logotipo, embalagem, firmware, payloads e integração de API podem ser avaliados dentro do escopo OEM / ODM acordado.
Como a autonomia da bateria e a cobertura são confirmadas?+
O intervalo de envio, a instalação, as condições de rádio e a temperatura influenciam os resultados. Confirme o perfil de operação e valide-o durante o piloto.
O que devemos fornecer para receber um orçamento?+
Informe o país, a quantidade de dispositivos, a aplicação, a rede, a meta de autonomia e os requisitos de plataforma. Inclua desenhos ou documentos de interface, se disponíveis.
