SG50

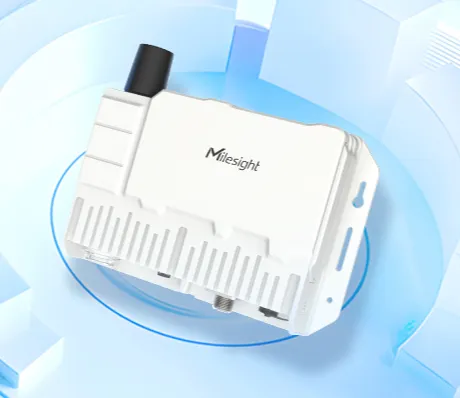

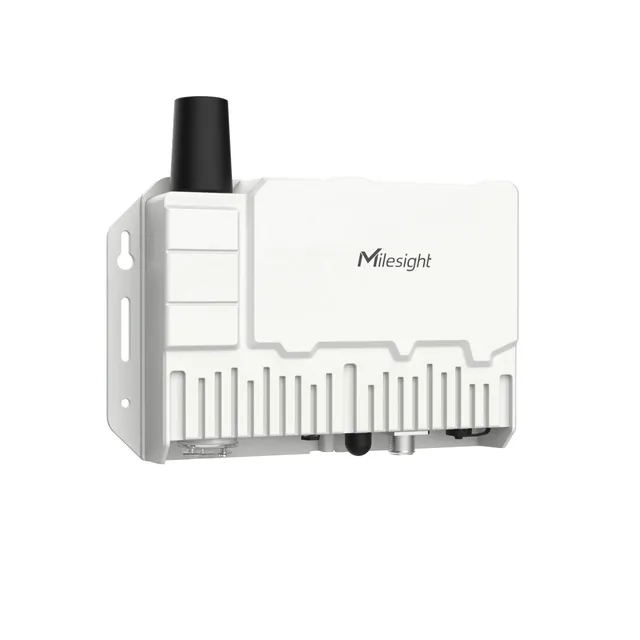

SG50 Gateway LoRaWAN Industrial de 8 Canales IP67 para IoT
El SG50 Gateway LoRaWAN es una puerta de enlace IoT industrial de 8 canales diseñada para conectar dispositivos LoRaWAN con servidores de red y plataformas IoT. Ofrece alta sensibilidad de recepción de hasta -140 dBm, potencia de transmisión de hasta 27 dBm, protección IP67 y capacidad para gestionar hasta 2.000 dispositivos. Compatible con múltiples bandas LoRaWAN y soluciones como ChirpStack, Basic Station y servidores de red privados, es adecuado para agricultura inteligente, seguimiento GPS, sensores IoT, ganadería, ciudades inteligentes y proyectos industriales.
- Gateway LoRaWAN industrial de 8 canales
- Sensibilidad de recepción de hasta -140 dBm
- Potencia de transmisión de hasta 27 dBm
- Capacidad para gestionar hasta 2.000 dispositivos
- Carcasa IP67 para instalaciones exteriores
- Compatible con múltiples bandas LoRaWAN internacionales
- Compatible con LoRaWAN Basic Station
- Compatible con ChirpStack V3 y V4
- Compatible con servidor de red LoRaWAN privado
- Adecuado para redes IoT de largo alcance
- Diseñado para aplicaciones industriales y rurales
- Conexión de rastreadores GPS LoRaWAN
- Conexión de sensores LoRaWAN de bajo consumo
- Adecuado para despliegues de ganadería inteligente
- Gestión centralizada de dispositivos IoT
- Integración con plataformas IoT mediante servidor de red
- Solución adecuada para proyectos OEM y sistemas IoT personalizados
Precio de referenciaUSD 1090.00
El precio final depende de la configuración, cantidad, impuestos y envío.
Muestras y configuración
Disponibilidad, cantidad y plazo dependen del modelo. Confirme el piloto antes de la producción.
RESUMEN
Resumen
¿Qué es el SG50 Gateway LoRaWAN?
El SG50 Gateway LoRaWAN es una puerta de enlace diseñada para construir redes IoT de largo alcance y bajo consumo.
Su función principal es recibir los paquetes enviados por sensores, rastreadores y otros dispositivos LoRaWAN y transferir esos datos hacia un servidor de red.
En una instalación típica, la arquitectura puede organizarse de la siguiente manera:
Dispositivos LoRaWAN → SG50 Gateway → Servidor de Red LoRaWAN → Plataforma IoT → Usuario
De esta manera, un solo gateway puede servir como punto de comunicación para numerosos dispositivos distribuidos sobre una zona determinada.
Gateway LoRaWAN de 8 Canales
El SG50 incorpora una arquitectura LoRaWAN de 8 canales, permitiendo recibir comunicaciones procedentes de múltiples dispositivos.
Está diseñado para aplicaciones donde se necesita conectar sensores y dispositivos de bajo consumo distribuidos en fábricas, explotaciones agrícolas, fincas ganaderas, almacenes o instalaciones IoT.
La capacidad máxima especificada es de hasta 2.000 dispositivos, aunque la capacidad efectiva de una implementación depende también del intervalo de transmisión, tamaño de los paquetes, configuración LoRaWAN y tráfico generado por cada dispositivo.
Alta Sensibilidad de Recepción
El SG50 ofrece una sensibilidad de recepción de hasta -140 dBm y una potencia de transmisión de hasta 27 dBm.
Estas características permiten utilizarlo en proyectos que requieren comunicación LoRaWAN a larga distancia.
Sin embargo, el alcance de LoRaWAN no debe expresarse como una distancia fija para todos los proyectos.
La cobertura real puede cambiar significativamente según:
Altura de instalación de la antena
Tipo y ganancia de antena
Edificios y estructuras metálicas
Montañas y desniveles
Vegetación
Interferencias de radiofrecuencia
Potencia permitida por la normativa local
Configuración de los dispositivos LoRaWAN
Por este motivo, recomendamos realizar una prueba de cobertura durante el despliegue.

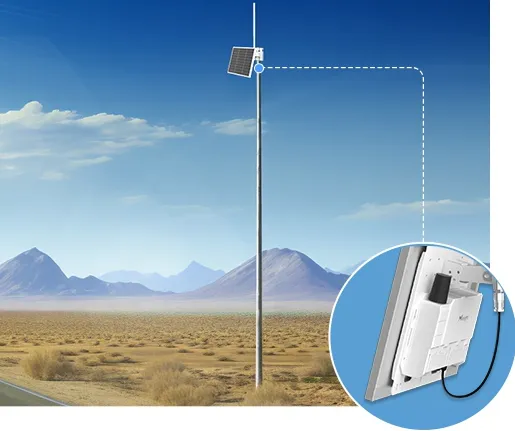

Gateway LoRaWAN IP67 para Exterior

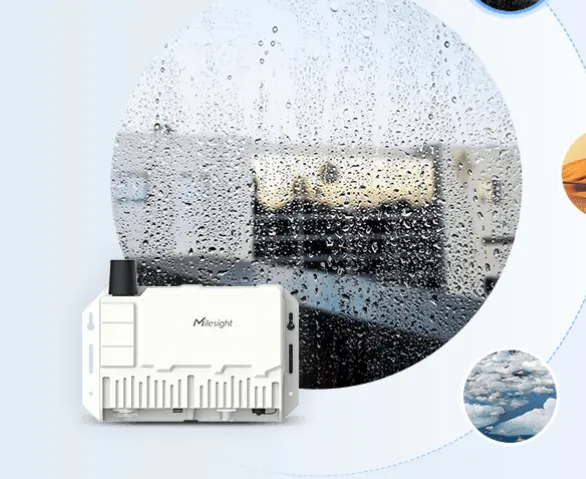

El diseño IP67 permite utilizar el SG50 en proyectos exteriores donde el gateway puede estar expuesto a condiciones ambientales más exigentes.
Puede instalarse en ubicaciones como:
Granjas
Pastos
Fincas ganaderas
Parques industriales
Infraestructuras IoT
Sistemas de agricultura inteligente
Proyectos de seguimiento animal
Una ubicación elevada y con buena visibilidad radioeléctrica normalmente ayuda a mejorar la cobertura.
Múltiples Bandas LoRaWAN
El SG50 puede configurarse para diferentes planes regionales LoRaWAN, incluyendo:
CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923
La frecuencia debe seleccionarse de acuerdo con las regulaciones del país donde se desplegará el sistema.
Para proyectos destinados a España y otros mercados europeos donde corresponda, EU868 es una de las configuraciones regionales utilizadas.
Compatible con ChirpStack
El gateway puede integrarse con ChirpStack V3/V4, facilitando la construcción de una infraestructura LoRaWAN privada.
Una arquitectura privada puede incluir:
Dispositivo LoRaWAN → SG50 → ChirpStack → Aplicación IoT → Base de Datos / API
Esto permite a integradores y empresas desarrollar sus propias plataformas sin limitar el proyecto a una única aplicación.
LoRaWAN Basic Station
El SG50 también es compatible con LoRaWAN Basic Station, proporcionando otra opción para la comunicación entre el gateway y la infraestructura del servidor de red.
La elección del sistema depende de la arquitectura del proyecto, requisitos del servidor y plataforma IoT utilizada.
Gateway para GPS LoRaWAN
Una de las aplicaciones principales del SG50 es recibir información procedente de dispositivos de localización LoRaWAN.
Por ejemplo, puede utilizarse junto con:
Collares GPS LoRaWAN para ganado
Etiquetas GPS para animales
Rastreadores GPS de activos
Dispositivos de seguimiento de personal
Sensores IoT móviles
El dispositivo GPS obtiene la posición GNSS y envía la información mediante LoRaWAN al gateway. Posteriormente, el SG50 reenvía los datos hacia el servidor y la plataforma correspondiente.
SG50 para Ganadería Inteligente
En grandes explotaciones ganaderas, una red LoRaWAN puede conectar diferentes dispositivos de bajo consumo.
Por ejemplo:
Collar GPS para ganado → LoRaWAN → SG50 → Servidor → Plataforma de seguimiento
El mismo gateway también puede recibir información de otros sensores compatibles instalados en la explotación.
Esto permite construir una infraestructura IoT común para localización animal, monitorización ambiental y otros sistemas de gestión.
Aplicaciones de Agricultura Inteligente
Además del seguimiento GPS, el SG50 puede utilizarse como infraestructura de comunicación para sensores relacionados con:
Humedad del suelo
Temperatura
Nivel de agua
Estaciones meteorológicas
Riego inteligente
Monitorización de depósitos
Sensores ambientales
De esta forma, diferentes dispositivos LoRaWAN pueden compartir la misma infraestructura de gateway.
Servidor LoRaWAN Privado
Para empresas que necesitan controlar su propia infraestructura, el SG50 puede formar parte de una solución con servidor privado.
Esto resulta útil para integradores IoT, fabricantes de dispositivos y empresas que necesitan conectar los datos LoRaWAN con sus propios sistemas.
Dependiendo del proyecto, podemos proporcionar asistencia para integrar:
Gateway
Dispositivos LoRaWAN
Servidor de red
API
Plataforma IoT
Sistema de seguimiento GPS
Solución LoRaWAN para Proyectos OEM/ODM
Además del suministro del gateway, podemos desarrollar soluciones completas alrededor de dispositivos LoRaWAN.
Esto incluye integración con rastreadores GPS, sensores, plataformas IoT, servidores privados y APIs.
Para proyectos de ganadería, personal, activos o agricultura inteligente, el SG50 puede utilizarse como parte de una solución completa desde el dispositivo final hasta la plataforma de gestión.
Recomendación de otros tipos de productos de gateway LoRaWAN
ESPECIFICACIONES
Especificaciones
Se muestran configuraciones de referencia. Las especificaciones finales se fijan en la ficha aprobada.
| Nombre del producto | SG50 Gateway LoRaWAN |
|---|---|
| Tipo | Gateway LoRaWAN industrial |
| Canales LoRaWAN | 8 canales |
| Sensibilidad de recepción | Hasta -140 dBm |
| Potencia máxima de transmisión | Hasta 27 dBm |
| Capacidad de dispositivos | Hasta 2.000 dispositivos |
| Bandas LoRaWAN | CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923 |
| Protocolo inalámbrico | LoRaWAN |
| LoRaWAN Basic Station | Compatible |
| ChirpStack | Compatible con V3 / V4 |
| Servidor de red | Compatible con servidores LoRaWAN |
| Servidor privado | Compatible |
| Aplicaciones IoT | Compatible |
| Protección | IP67 |
| Instalación | Exterior / industrial |
| Gestión de dispositivos | Compatible |
| Aplicación | IoT / sensores / seguimiento / agricultura / ganadería |
| Integración | Plataforma IoT / servidor LoRaWAN |
| Personalización de proyectos | Disponible |
| Soporte OEM/ODM | Disponible |
LISTA DE IMPLEMENTACIÓN
Lista de implementación
Seleccione la banda LoRaWAN adecuada para el país o región de instalación
Instale el gateway en una ubicación elevada siempre que sea posible
Evite obstáculos metálicos importantes alrededor de la antena
Conecte correctamente las antenas antes de encender el equipo
Configure la conexión de red del gateway
Configure la frecuencia y el plan regional LoRaWAN
Configure el servidor de red LoRaWAN correspondiente
Registre el gateway en ChirpStack u otro servidor compatible
Añada los dispositivos LoRaWAN al servidor de red
Configure las claves y parámetros de los dispositivos
Compruebe la recepción de paquetes LoRaWAN
Realice pruebas de cobertura en diferentes puntos del proyecto
Optimice la posición y altura de la antena según los resultados
Para instalaciones exteriores, asegure correctamente los conectores y el cableado
La cobertura real depende del terreno, edificios, vegetación, antenas y entorno de radiofrecuencia
- 01
Requisitos
Defina la aplicación, el país, la cantidad, el intervalo de reporte y la autonomía de batería objetivo.
- 02
Diseño técnico
Acuerde el dispositivo, la red, el sistema de alimentación, la carga útil y las interfaces de plataforma.
- 03
Validación del prototipo
Pruebe dispositivos representativos, la cobertura, el consumo energético y la entrega de alarmas sobre el terreno.
- 04
Producción y despliegue
Apruebe la especificación y los resultados del piloto y, a continuación, planifique la producción, la instalación y el soporte.
APLICACIONES
Aplicaciones
PERSONALIZACIÓN
OEM / ODM
Firmware y protocolos
Los intervalos de reporte, la lógica de eventos, la codificación de la carga útil y la configuración remota se definen en un documento de interfaz versionado.
Integración de plataforma
El registro de dispositivos, los mapas, el historial, las alarmas y las APIs para clientes se definen junto con los permisos de acceso y el tratamiento de datos.
Marca y carcasas
El logotipo, el color de la carcasa, las etiquetas, el embalaje y las interfaces de marca blanca pueden evaluarse para el producto seleccionado y la cantidad del pedido.
FAQ
Preguntas frecuentes
¿Podemos evaluar muestras primero?+
La disponibilidad, la cantidad y el plazo de entrega de las muestras dependen del modelo seleccionado. Confirme el alcance del piloto antes de realizar un pedido de producción.
¿Podemos usar nuestra propia plataforma y marca?+
El logotipo, el embalaje, el firmware, las cargas útiles y la integración de API pueden evaluarse dentro del alcance OEM / ODM acordado.
¿Cómo se confirman la autonomía de la batería y la cobertura?+
El intervalo de reporte, la instalación, las condiciones de radio y la temperatura influyen en los resultados. Confirme el perfil de funcionamiento y valídelo durante el piloto.
¿Qué debemos facilitar para obtener una cotización?+
Indique el país, la cantidad de dispositivos, la aplicación, la red, el objetivo de autonomía y los requisitos de plataforma. Adjunte planos o documentos de interfaz si los tiene.
